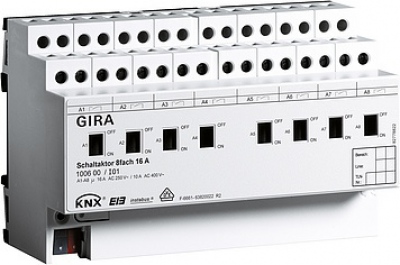

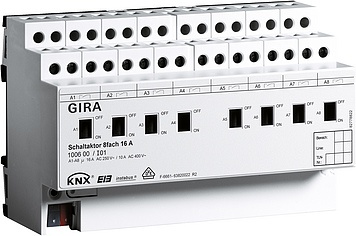

Wyrobnik załącz. 8-kanałowy 16 A Urz. moduł. KNX

Kategoria

KNX

Parametry techniczne, oznaczenia IP/EX/ATEX, zgodność z normami i kompatybilność należy weryfikować z kartą produktu, dokumentacją producenta oraz warunkami montażu i użytkowania. Dobór i montaż elementów instalacji elektrycznej powinny uwzględniać projekt, środowisko pracy oraz wymagane kwalifikacje, jeżeli wynikają z przepisów lub charakteru prac.

Właściwości

• Uruchamianie ręczne przekaźnika niezależnie od magistrali/wskazania pozycji załączania.
• Niezależne załączanie ośmiu wyjść.
• Tryb mechanizmu zamykającego lub otwierającego.
• Centralna funkcja łączeniowa.
• Łączny komunikat zwrotny w celu zredukowania obciążenia magistrali.
• Aktywna lub pasywna (z możliwością odczytania obiektu) cykliczna funkcja sygnalizacji zwrotnej.
• Komunikaty zwrotne dają się opóźnić po przywróceniu zasilania magistrali.
• Funkcja logiczna łączeniowa dla każdego wyjścia.
• Funkcja blokowania z możliwością parametryzacji dla każdego kanału. Alternatywnie funkcja pozycji wymuszonej dla każdego wyjścia.
• Funkcje czasu (opóźnienie załączania, wyłączania, funkcja klatki schodowej, także z funkcją ostrzeżenia wstępnego).
• Możliwe włączenie do scen świetlnych, parametryzacja maks. ośmiu scen wewnętrznych na kanał.
• Funkcja zapisu scen świetlnych.
• Licznik godzin pracy jako licznik do przodu i do tyłu z funkcją wartości granicznej (wartość graniczna może być zmieniana poprzez magistralę) – możliwość aktywacji dla każdego wyjścia.
• Nadzór wejść pod kątem cyklicznej aktualizacji z pozycją bezpieczeństwa.
• Możliwość ustawienia reakcji w przypadku zaniku i przywrócenia zasilania magistrali oraz po procesie programowania ETS dla każdego kanału.

Dane techniczne

Przyłącza KNX:Zacisk przyłączenia i rozgałęzienia przekaźnik Liczba:8 Przyłącza Obciążenie:Zaciski śrubowe przekaźnik Kontakt:na 1 x zamykacz bezpotencjałowy, bistabilny Zdolność łączenia AC 230 V:16 A / AC1 wzgl. 10 A / AC3 Zdolność łączenia AC 400 V:10 A / AC1 wzgl. 6 A / AC3 Zdolność łączenia DC:16 A / 24 V Maksymalny prąd załączania:400 A, 150 µs, 200 A, 600 µs Moc przyłączeniowa Omowe obciążenie:3600 W Obciążenie pojemnościowe AC 230 V:16 A, maks. 140 µF Żarówki:2500 W Lampy halogenowe 230 V:2500 W transformator uzwojony:1200 VA Trafo Tronic Gira:1500 W Świetlówki, nieskompensowane:2500 VA Świetlówki, układ połączeń Duo:2300 VA Świetlówki, skompensowane równolegle:1300 VA Lampy rtęciowe, nieskompensowane:2000 W Lampy rtęciowe, skompensowane równolegle:2000 W Zdolność łączenia DC:16 A / 24 V Wymiary:8 modułów

Wskazówki

• Montaż na szynie montażowej DIN.
• Dopuszczenie VDE według EN 60669-1, EN 60669-2-1, EN 50428.

Zakres dostawy

• Zacisk przyłączenia i rozgałęzienia KNX znajduje się w zakresie dostawy.
