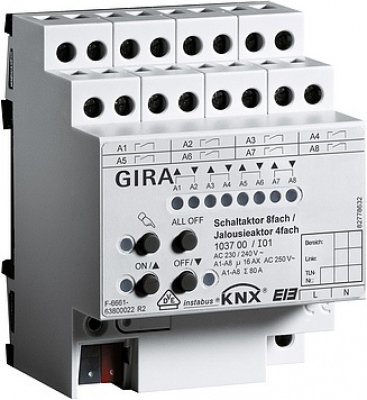

Wyrobnik zał.-żal. 8-kan./4-ka. 16 A Urz. moduł. KNX

Kategoria

System sterowania żaluzjami, KNX

Parametry techniczne, oznaczenia IP/EX/ATEX, zgodność z normami i kompatybilność należy weryfikować z kartą produktu, dokumentacją producenta oraz warunkami montażu i użytkowania. Dobór i montaż elementów instalacji elektrycznej powinny uwzględniać projekt, środowisko pracy oraz wymagane kwalifikacje, jeżeli wynikają z przepisów lub charakteru prac.

Właściwości

• Wskaźnik stanu połączenia dla każdego przekaźnika.
• Niezależne sterowanie maks. czterema wyjściami żaluzjowymi.
• Uruchamianie ręczne w celu przełączenia przekaźników równolegle wzgl. bez trybu KNX.
• Niezależne załączanie maks. ośmiu wyjść łączeniowych.
• Możliwe centralne wyłączenie za pomocą uruchomienia ręcznego.
• Ze zintegrowanym złączem magistralnym.
• Dozwolone jest podłączanie różnych przewodów zewnętrznych do wyjść.
• Możliwość ustawiania zachowania w przypadku zaniku i powrotu zasilania magistrali.
• Komunikaty zwrotne dają się opóźnić po przywróceniu zasilania magistrali.
• Możliwe włączenie do scen, parametryzacja maks. ośmiu scen wewnętrznych na kanał.
• Funkcja zapisu scen świetlnych.

Funkcje żaluzji

• Oddzielnie parametryzowane czasy przesuwania z wydłużeniem czasu przesuwania dla ruchu do górnej pozycji krańcowej.
• Możliwe centralne sterowanie wszystkimi wyjściami żaluzjowymi.
• Komunikat zwrotny pozycji zasłony lub listew żaluzji.
• Przyporządkowania do maksymalnie pięciu różnych funkcji bezpieczeństwa (trzy alarmy wiatrowe, jeden alarm deszczowy, jeden alarm mrozowy), do wyboru z nadzorem cyklicznym.
• Możliwość realizacji funkcji pozycji wymuszonej dla każdego wyjścia żaluzjowego.
• Funkcja ochrony przeciwsłonecznej aktywowana ze stałymi i zmiennymi pozycjami zasłony lub listew żaluzji.

Funkcje łączeniowe

• Możliwość ustawienia trybu mechanizmu zamykającego lub otwierającego.
• Możliwość ustawiania zachowania w przypadku zaniku i powrotu zasilania magistrali.
• Centralna funkcja łączeniowa.
• Łączny komunikat zwrotny w celu zredukowania obciążenia magistrali.
• Aktywna lub pasywna (z możliwością odczytania obiektu) cykliczna funkcja sygnalizacji zwrotnej.
• Funkcja logiczna łączeniowa dla każdego wyjścia.
• Funkcja blokowania z możliwością parametryzacji dla każdego kanału. Alternatywnie funkcja pozycji wymuszonej dla każdego wyjścia.
• Funkcje czasu (opóźnienie załączania, wyłączania, funkcja klatki schodowej, także z funkcją ostrzeżenia wstępnego).

Dane techniczne

Zasilacz:AC 230 V, 50/60 Hz przekaźnik Liczba:8 Zdolność łączenia AC 230 V:16 A / AC 1 przekaźnik Kontakt:na 1 x zamykacz bezpotencjałowy Zdolność łączenia AC 230 V:16 AX Obciążalność prądowa sąsiednich wyjść:Razem 20 A Maksymalny prąd załączania:800 A, 200 µs, 165 A, 20 ms Obciążalność prądowa Urządzenie:Razem 80 A Moc przyłączeniowa Omowe obciążenie:3000 W Wymiary:4 moduły Moc przyłączeniowa Obciążenie pojemnościowe AC 230 V:16 A, maks. 140 µF Silniki (żaluzja lub wentylator):1380 W Żarówki:3000 W Lampy halogenowe 230 V:2500 W transformator uzwojony:1200 VA Trafo Tronic Gira:1500 W Świetlówki, nieskompensowane:1000 VA Świetlówki, układ połączeń Duo:2300 VA Świetlówki, skompensowane równolegle:1160 VA Lampy rtęciowe, nieskompensowane:1000 W Lampy rtęciowe, skompensowane równolegle:1160 W Przyłącza KNX:Zacisk przyłączenia i rozgałęzienia Obciążenie:Zaciski śrubowe

Wskazówki

• Montaż na szynie montażowej DIN.
• Dopuszczenie VDE według EN 60669-1, EN 60669-2-1, EN 50428

Zakres dostawy

• Zacisk przyłączenia i rozgałęzienia KNX znajduje się w zakresie dostawy.
