Właściwości

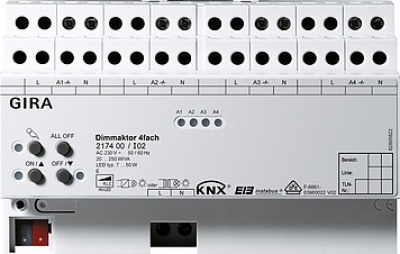

- Wyrobnik ściemniający ze zintegrowanym złączem magistralnym do załączania i ściemniania żarówek, lamp halogenowych 230 V i lamp halogenowych 12 V z transformatorami indukcyjnymi lub Tronic, ściemnianych lampek LED i świetlówek kompaktowych.
- Automatyczny lub ręczny dobór zasady ściemniania do obciążenia.
- Odporny na bieg jałowy, zwarcia, przegrzania.
- Uruchamianie ręczne wyjść niezależenie od magistrali (możliwa także praca na placu budowy).
- W celu zwiększenia mocy wyjściowej można oprzewodować kilka wyjść równolegle.
- Możliwe połączenie równoległe kilku wyjść do obciążenia 950 W. Do równolegle połączonych wyjść ściemniania nie przyłączać lamp LED HV lub świetlówek kompaktowych.
Funkcje
- Centralna funkcja łączeniowa do wysterowania wszystkich kanałów ściemniania.
- Opóźnienie aktywnie wysyłanych komunikatów zwrotnych po przywróceniu zasilania magistrali.
- Możliwe zadanie rodzaju obciążenia i określenie zasady ściemniania: uniwersalna (z automatycznym procesem mierzenia), transformator elektroniczny (pojemnościowy/zasada odcinania fazy), konwencjonalny transformator (indukcyjny/zasada nacinania fazy), LED (zasada odcinania fazy lub nacinania fazy).
- Komunikat zwrotny "załączanie" i "wartość natężenia oświetlenia".
- Możliwe ustawianie ściemnianego zakresu natężenia oświetlenia.
- Parametryzowana metoda i charakterystyki ściemniania.
- Parametryzowana metoda włączania w przypadku względnego polecenia ściemniania.
- Załączanie i wyłączanie oszczędzające lampy.
- Komunikaty sygnalizujące zwarcie, przeciążenia i zanik obciążenia.
- Sygnalizacja zwrotna podłączonego obciążenia.
- Parametryzowana funkcja blokowania lub funkcja pozycji wymuszonej dla każdego wyjścia.
- Funkcje czasu (opóźnienie załączania, wyłączania, funkcja klatki schodowej).
- Funkcja klatki schodowej z funkcją ostrzeżenia wstępnego dzięki sterowanej czasowo redukcji oświetlenia lub aktywacji oświetlenia permanentnego.
- Możliwa funkcja logiczna łączeniowa i do ośmiu scen na kanał ściemniania.
- Licznik godzin pracy do rejestracji czasu załączania.
- Reakcje w przypadku zaniku i powrotu zasilania magistrali.
Dane techniczne
Napięcie znamionowe:AC 110 do 230 V, 50/60 Hz
Moc przyłączeniowa (AC 230 V) na kanał
Żarówki:20 do 250 W
Lampy halogenowe 230 V:20 do 250 W
transformator uzwojony:20 do 250 VA
Trafo Tronic Gira:20 do 250 W
Lampy LED:typ. 3 do 50 W
Świetlówka kompaktowa:typ. 3 do 50 W
Moc przyłączeniowa (AC 110 V) na kanał
Żarówki:20 do 120 W
Lampy halogenowe 230 V:20 do 120 W
transformator uzwojony:20 do 120 VA
Trafo Tronic Gira:20 do 120 W
Lampy LED:typ. 3 do 24 W
Świetlówka kompaktowa:typ. 3 do 24 W
Wyjścia połączone równolegle:Wyjścia obciążyć do maks. 95 %
(max. 950 W przy AC 230 V, 50/60 Hz)
Liczba uniwersalnych modułów mocy
Odcinanie fazy:maks. 10 x 500 W
Nacinanie fazy:maks. 5 x 250 VA
Przyłącza
KNX:Zacisk przyłączenia i rozgałęzienia
Obciążenie:Zaciski śrubowe
Wymiary:8 modułów
Wskazówki
- Od wersji urządzenia indeks I02 (V02) i wersji oprogramowania 1.2: Załączanie i ściemnianie ściemnianych lamp LED HV lub ściemnianych świetlówek kompaktowych.
- Montaż na szynie montażowej DIN.
- Dopuszczenie VDE według EN 60669-1, EN 60669-2-1, EN 50428
Zakres dostawy
- Zacisk przyłączenia i rozgałęzienia KNX znajduje się w zakresie dostawy.
