Schematy podłączeń w instalacji elektrycznej

Ostatnia aktualizacja: 14 września 2017

Podstawowymi elementami w domowej instalacji elektrycznej są łączniki. Prezentujemy schematy różnych wariantów połączeń łączników.

W każdym schemacie stosuje się pewne ogólne oznaczenia przewodów oraz innych elementów instalacji.

Główne oznaczenia:

  • Prąd przemienny:
    L – przewód fazowy (L1 – faza 1, L2 – faza 2 itd.)
    N – przewód neutralny
    PE – przewód ochronny uziemiony
    PEN – przewód ochronny uziemiony i neutralny równocześnie
  • Prąd stały:
    L+ – biegun dodatni
    L- – biegun ujemny
    M – środkowy

Typy przewodów - podział ze względu na:

  • Konstrukcję żyły:
    D – drut
    L – linka
    Lg – linka giętka
  • Materiał budujący żyły:
    A – aluminium
    F – stal miękka
    brak oznaczeń – miedź


Łączniki jednobiegunowe (pojedyncze)

Przy pomocy tych łączników wykonuje się łączenia w obrębie jednego obwodu działając jak przełącznik oraz obwody dwubiegunowe składające się z pojedynczego przycisku - umożliwia to manipulację w obrębie dwóch obwodów.

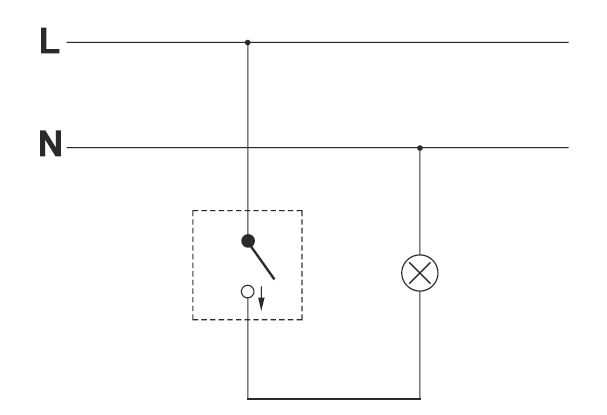

Łącznik jednobiegunowy

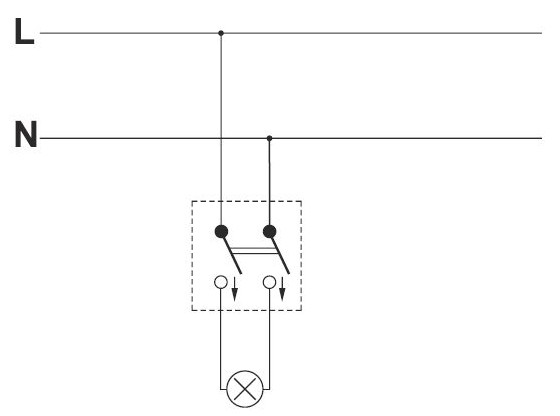

Łącznik jednobiegunowy






Łączniki świecznikowe (seryjny)

Mogą one posiadać dwa albo więcej przycisków i używa się ich do żyrandoli

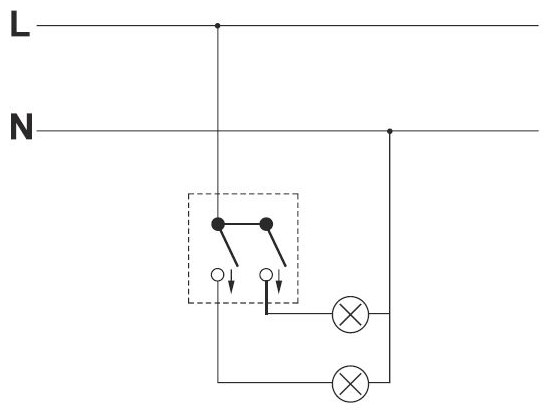

 Łącznik świecznikowy


Łączniki schodowe (współpracujący z krzyżowym)

Tego rodzaju łączniki stosuje się w parach - na parterze i piętrze, przełączenie jednego z łączników powoduje zmianę stanu obwodu w konfiguracji otwarty/zamkniety.

Znajdują one zastosowanie na klatkach schodowych. W wersji krzyżowej umożliwiają stosowanie instalacji dla dowolnej liczby kondygnacji.

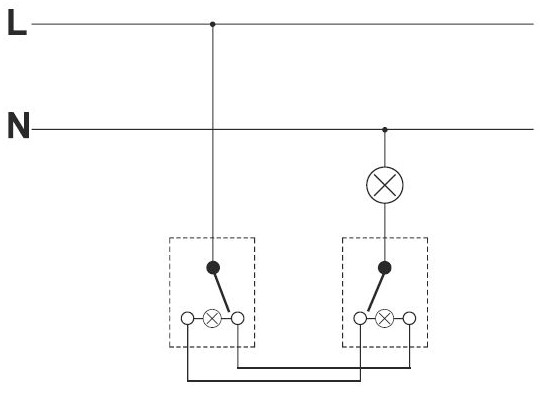

Łącznik schodowy

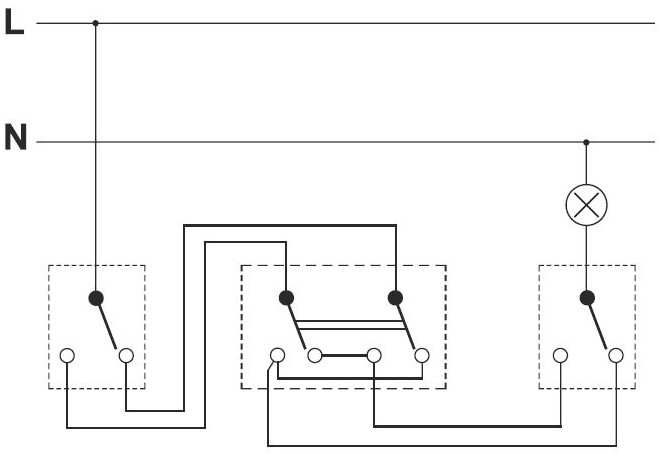

Łącznik schodowy


Łączniki zwierne (dzwonkowe, światło)

Łączniki tego typu stosuje się do łączenia w pojedynczym obwodzie. Posiadają sprężynkę, która jednocześnie odbija przycisk powodując rozłączenie obwodu.

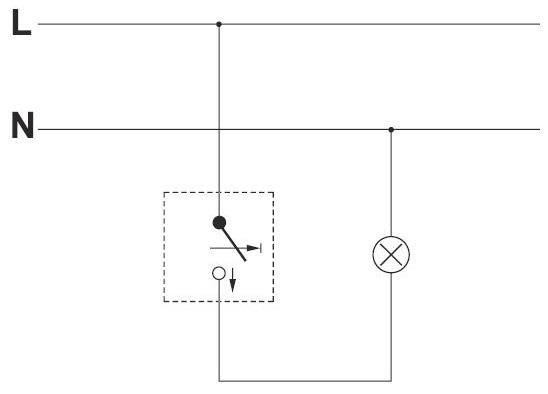

Łącznik zwierny


Łączniki żaluzjowe

Umożliwiają łączenie w obrębie dwóch oddzielnych obwodów, brak możliwości łączenia ich jednocześnie. Łączniki zwierne mogą być wyposażone w dwa przyciski lub jeden trójstanowy. Używa się ich m.in. do podnoszenia i opuszczania żaluzji.

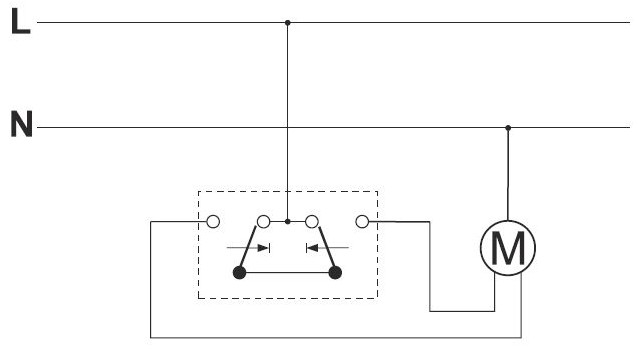

Łącznik żaluzjowy
