Właściwości

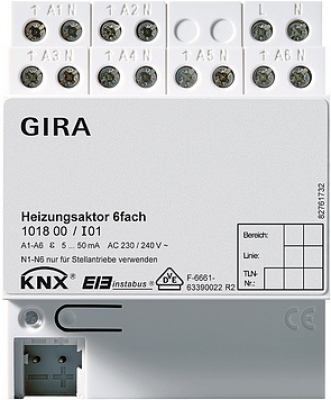

- Sześciokrotny modularny wyrobnik grzewczy ze zintegrowanym złączem magistralnym.
- Wyrobnik grzewczy ma sześć wyjść elektronicznych, które mogą sterować napędami nastawczymi w zależności od komunikatów KNX.
- Można przy tym podłączyć maks. cztery elektrotermiczne napędy nastawnika na wyjście.
- Wyjścia mogą być wysterowane zarówno poprzez impulsy załączania, jak i poprzez modulację szerokości impulsów.
- Wyrobnik może być przetestowany pod kątem działania także bez napięcia magistrali.
- Już w stanie niezaprogramowanym w wyrobniku zapisano wielkość nastawczą 50 % i czas cyklu 15 min.
- Sześć niezależnych od siebie wyjść, każde sterowane przez jedną wielkość nastawczą (1 bit lub 1 bajt).
- Sygnalizacji stanu (1 bit lub 1 bajt) na wyjście automatycznie lub na żądanie odczytu.
- Parametryzacja sterowania zaworu (otwarty/zamknięty w stanie beznapięciowym) na wyjście.
- Możliwość wybrania trybu letniego i zimowego poprzez obiekt.
- Cykliczny nadzór wielkości nastawczej każdego wyjścia: jeżeli komunikat wielkości nastawczej nie nadejdzie w ciągu czasu nadzoru, stosowne wyjście przechodzi do trybu awaryjnego i wysyłany jest komunikat alarmowy.
- Każde wyjście może zostać zablokowane w pozycji wymuszonej, możliwe różne wartości dla trybu zimowego i letniego.
- Możliwość oddzielnej parametryzacji każdego wyjścia w przypadku przywrócenie zasilania magistrali po zaniku.
- Możliwość ustawienia przeciążenia wzgl. komunikatu o zwarciu oddzielnie dla każdego wyjścia.
- Komunikat o zaniku napięcia poprzez obiekt.
- Komunikat zbiorczy, jeżeli wszystkie zawory są zamknięte.
- Obiekt do komunikatu zwrotnego najwyższej zapisanej w wyrobniku 1 bajt wielkości nastawczej wyjścia.
Dane techniczne
Styk przełączający:6 x triak
Napięcie znamionowe:AC 230 V, 50/60 Hz
Prąd załączania:maks. 1,5 A
Prąd znamionowy:0,05 A obciążenie rezystancyjne
Przyłącza
KNX:Zacisk przyłączenia i rozgałęzienia
Obciążenie:obciążenie za pomocą zacisków śrubowych
Temperatura otoczenia:-5 °C do +45 °C
Wymiary:4 moduły
Wskazówki
- Dopuszczenie VDE według EN 60669-1, EN 60669-2-1, EN 50428.
- Montaż na szynie montażowej DIN.
Zakres dostawy
- Zacisk przyłączenia i rozgałęzienia KNX znajduje się w zakresie dostawy.
