Akcesoria |
|
Stopień ochrony |
IP20 |
|
Automatyka - parametry |
|
Maksymalna moc przekaźnika |
4000 VA |
|
Styki |
1NO/NC |
|
Napięcie maksymalne styków |
250 V |
|
Prąd przekaźnika |
16 A |
|
Mocowanie obudowy |
szyna TH35 (PN-EN 60715) |
Parametry techniczne, oznaczenia IP/EX/ATEX, zgodność z normami i kompatybilność należy weryfikować z kartą produktu, dokumentacją producenta oraz warunkami montażu i użytkowania. Dobór i montaż elementów instalacji elektrycznej powinny uwzględniać projekt, środowisko pracy oraz wymagane kwalifikacje, jeżeli wynikają z przepisów lub charakteru prac.

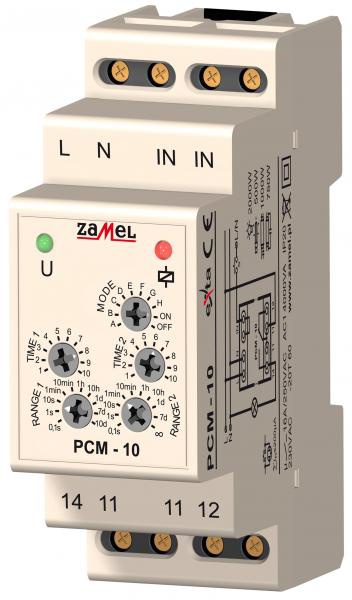

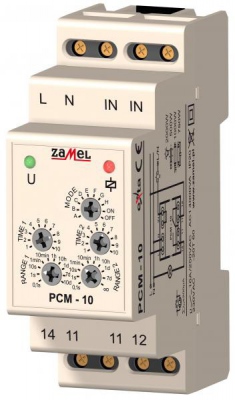

Wielofunkcyjny przekaźnik czasowy PCM-10/24V służy do realizacji funkcji czasowych w układach automatyki i sterowania. Układ posiada 10 niezależnych trybów pracy wyzwalanych napięciem zasilającym lub zewnętrznym impulsem wyzwalającym (pochodzącym z linii L lub N). Cechuje go bardzo szeroki zakres nastaw dwóch czasów t1 i t2 oraz funkcje stałego załączenia i wyłączenia. Układ realizuje na bieżąco zmianę nastawy trybu pracy oraz czasów
Wymiary dwumodułowa (35mm) 90x35x66 mm
Opakowanie zbiorcze 32 [szt.]
Waga 110 g
Zakres nastaw czasu (t1) dyskretne 0.1 ÷ 1 s
dyskretne 1 ÷ 10 s
dyskretne 0.2 ÷ 1.7 min
dyskretne 1 ÷ 10 min
dyskretne 0.2 ÷ 1.7 h
dyskretne 1 ÷ 10 h
dyskretne 0.4 ÷ 4.2 dni
dyskretne 1 ÷ 10 dni
Zakres nastaw czasu (t2) dyskretne 0.1 ÷ 1 s
dyskretne 1 ÷ 10 s
dyskretne 0.2 ÷ 1.7 min
dyskretne 1 ÷ 10 min
dyskretne 0.2 ÷ 1.7 h
dyskretne 1 ÷ 10 h
dyskretne 0.4 ÷ 4.2 dni
dyskretne 1 ÷ 10 dni
dyskretne 1 ÷ 0 s
