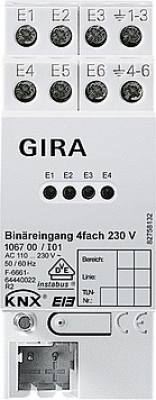

Wejście binarne 4-kanałowe 230 V Urz. moduł. KNX

Właściwości

• Obiekt odcinający do odcinania pojedynczych wejść.
• Poczwórne modularne wejście binarne do podłączania styków 230 V.
• Możliwość oddzielnej parametryzacji każdego wejścia w przypadku przywrócenia zasilania magistrali po zaniku.
• Przyłącze wielofazowe.
• Ograniczenie współczynnika komunikatów.
• Dowolne przyporządkowanie funkcji załączania, ściemniania, żaluzji i czujników wartości do wejść 1 do 4 wzgl. liczników impulsów i załączeń do wejść 1 i 2. Obiekt odcinający do odcinania pojedynczych wejść.
• Funkcja załączania: dostępne dwa niezależne obiekty przełączające dla każdego wejścia z możliwością pojedynczego załączania, możliwość niezależnej regulacji poszczególnych poleceń przy rosnącym i opadającym zboczu (ZAŁ., WYŁ., PRZEŁ. brak reakcji), cykliczne wysyłanie obiektów załączania wybierane w zależności od zbocza lub od wartości obiektu.
• Funkcja ściemniania: Obsługa jedno- i dwupowierzchniowa, możliwość regulacji czasu pomiędzy ściemnianiem a załączaniem i wielkości kroków ściemniania, możliwość wysyłania powtórzenia komunikatów i komunikatu o zatrzymaniu.
• Funkcja żaluzji: Możliwość regulacji polecenia przy zboczu narastającym (brak funkcji, GÓRA, DÓŁ, PRZEŁ.), możliwość parametryzacji koncepcji obsługi (Step – Move – Step wzgl. Move – Step), regulacji czasu pomiędzy trybem krótkotrwałym a długotrwałym, czasu przestawiania listew żaluzji.
• Funkcja czujnika wartości i wtórnika sceny świetlnej: Możliwość parametryzacji zbocza (przycisk jak zamykacz, przycisk jako otwieracz, łącznik) i wartości w zboczu, zmiana wartości przycisku poprzez długie naciśnięcie przycisku dla czujnika wartości. Wtórnik sceny świetlnej z funkcją zapisu, możliwy zapis sceny bez wcześniejszego wywołania.
• Funkcja czujnika wartości temperatury i czujnika wartości natężenia oświetlenia: Zbocze i wartość z możliwością parametryzacji, możliwa zmiana wartości przycisku poprzez długie naciśnięcie przycisku.
• Funkcja licznika impulsów: Parametryzowane zbocze do liczenia impulsów i czas interwału do przesyłania stanu licznika, regulowane zbocze sygnału synchronizującego do resetowania stanu licznika i komunikat o załączeniu z nadejściem sygnału synchronizującego.
• Funkcja licznika załączeń: Wybierane zbocze do liczenia sygnałów na wejściu i maksymalny stan licznika, parametryzowana wielkość kroku do wyświetlania stanu licznika i komunikat w razie osiągnięcia maksymalnego stanu licznika.

Dane techniczne

Długość przewodu wejściowego:maks. 100 m Napięcie sygnału dla sygnału "0":AC 0 do 70 V Temperatura otoczenia:-5 °C do +45 °C Napięcie sygnału dla sygnału "1":AC 90 do 253 V Liczba wejść:4 Przyłącza KNX:Zacisk przyłączenia i rozgałęzienia Wejścia:Zaciski śrubowe Wymiary:2 moduły

Wskazówki

• Dopuszczenie VDE według EN 60669-1, EN 60669-2-1, EN 50428

Zakres dostawy

• Zacisk przyłączenia i rozgałęzienia KNX znajduje się w zakresie dostawy.
