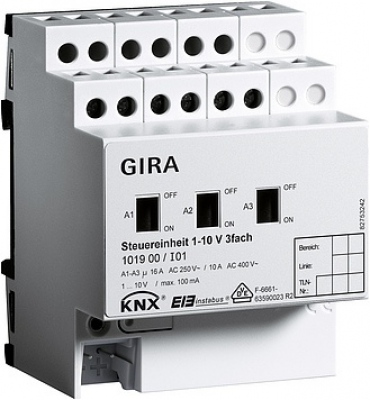

Sterownik 1 - 10 V potrójna Urz. moduł. KNX

Właściwości

• Z ręcznym uruchamianiem przekaźnika i możliwością ustawiania podstawowego natężenia oświetlenia.
• Przyłącze wielofazowe.
• Załączanie i ściemnianie świetlówek w kombinacji ze statecznikiem elektronicznym lub innymi urządzeniami 1–10 V z możliwością ściemniania.
• Możliwość ustawienia metody załączania i ściemniania poprzez parametry.
• Komunikat zwrotny stanu połączenia i wartości natężenia oświetlenia.
• Parametryzowany ściemniacz czasowy i załączanie i wyłączanie oszczędzające lampy.
• Zmniejszanie lub zwiększanie wartości natężenia oświetlenia.
• Możliwe wyłączenie z opóźnieniem czasowym w przypadku spadku wartości poniżej wyłączeniowego natężenia oświetlenia.
• Możliwy tryb sceny świetlnej.
• Tryb blokady może być aktywowany poprzez obiekt z parametryzowaną wartością natężenia oświetlenia na początku i na końcu blokady.
• Możliwość ustawienia zachowania modułu sterującego po zaniku i przywróceniu zasilania magistrali.

Dane techniczne

przekaźnik Liczba:3 Kontakt:1 x zamykacz bezpotencjałowy, bistabilny Wyjścia sterujące Napięcie sterujące:1 do 10 V Prąd sterujący na wyjście:maks. 100 mA Długość przewodu:maks. 500 m przy 0,5 mm² Wyjścia łączeniowe Napięcie łączeniowe:AC 250/400 V Prąd łączalny 230 V AC1:16 A Prąd łączalny 230 V AC3:10 A Prąd łączalny 400 V AC1:10 A Prąd łączalny 400 V AC3:6 A Świetlówki:10 AX Obciążenia lamp Żarówki:2500 W Lampy halogenowe 230 V:2500 W transformator uzwojony:1200 VA Trafo Tronic Gira:1500 W Świetlówki T5/T8 nieskompensowane:2500 W skompensowane równolegle:1300 W / 140 µF Układ połączeń Duo:2300 W / 140 µF Świetlówki kompaktowe nieskompensowane:2500 W skompensowane równolegle:1300 W / 140 µF Lampy rtęciowe nieskompensowane:2000 W skompensowane równolegle:2000 W / 140 µF Temperatura otoczenia:-5 °C do +45 °C Przyłącza KNX:Zacisk przyłączenia i rozgałęzienia 1 – 10 V:Zaciski śrubowe Obciążenie:Zaciski śrubowe Wymiary:4 moduły

Wskazówki

• Dopuszczenie VDE według EN 60669-1, EN 60669-2-1, EN 50428
• Stateczniki elektroniczne wytwarzają bardzo duże szczyty natężenia prądu, dlatego należy stosować ogranicznik prądu włączeniowego lub w przypadku większych obciążeń oddzielny stycznik obciążenia.

Zakres dostawy

• Zacisk przyłączenia i rozgałęzienia KNX znajduje się w zakresie dostawy.
