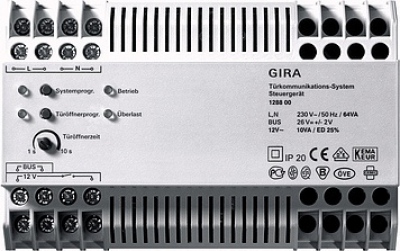

Moduł sterowniczy wideo modułowy System Domofon

Właściwości

• Sterownik do zasilania komponentów audio i wideo magistrali domofonii Gira.
• Zasilanie zabezpieczonego przed zamianą biegunów i odpornego na zwarcia dwużyłowego przewodu magistralnego podczas użycia komponentów wideo, jak kolorowa kamera, wyświetlacz TFT.
• Sterownik wideo może zasilać maks. 2 bramofony z kolorową kamerą i 28 unifonów z kolorowym wyświetlaczem TFT.
• Łącznie przez sterownik wideo można sterować maks. 15 kolorowymi kamerami (5 wideobramofonów i 10 bramek domofonowych do kamery), z których dwa bramofony z kolorowymi kamerami mogą być zasilane napięciem ze sterownika wideo. Pozostałe kolorowe kamery muszą pracować z własnym zasilaniem dodatkowym.
• Samodzielnie zerujące się elektroniczne urządzenie rozpoznające zwarcia i przeciążenia napięć roboczych oraz przyłącza magistrali.
• Przyciski do programowania systemu i mechanizmów do otwierania drzwi.
• Wskaźniki stanu LED dla pracy, przeciążenia, programowania systemu i mechanizmu otwierania drzwi.
• Wyjście AC 12 V do zasilania ogólnodostępnego mechanizmu otwierania drzwi.
• Wyjście przekaźnikowe do przełączania mechanizmu otwierania drzwi za pomocą własnego zasilania.
• Możliwość płynnej regulacji czasu otwierania drzwi od 1 do 10 s.

Dane techniczne

Napięcie znamionowe pierwotny:AC 230 V, 50 Hz wtórny:SELV 26 DC V ± 2 V Prąd znamionowy wtórny Obciążenie trwałe:700 mA obciążenie trwałe Obciążenie szczytowe:1,15 A obciążenie szczytowe (maks. 5 s) Wyłączanie przeciążeniowe:Wyłączanie przeciążeniowe od 900 mA Przekrój przyłącza:0,6 mm do 2,5 mm² Wyjście mechanizmu otwierania drzwi:AC 12 V, maks. 1,1 A / czas załączania 25 % Wyjście przekaźnikowe:AC 250 V, 2 A Długość przewodu od kamery do
najbardziej oddalonego wyświetlacza TFT bez wzmacniacza wideo:maks. 150 m z wzmacniaczem wideo:maks. 300 m Łączna długość przewodów tylko w trybie audio:maks. 700 m Temperatura otoczenia:-5 °C do +45 °C Wymiary:8 modułów Parametry techniczne, oznaczenia IP/EX/ATEX, zgodność z normami i kompatybilność należy weryfikować z kartą produktu, dokumentacją producenta oraz warunkami montażu i użytkowania. Dobór i montaż elementów instalacji elektrycznej powinny uwzględniać projekt, środowisko pracy oraz wymagane kwalifikacje, jeżeli wynikają z przepisów lub charakteru prac.
