Właściwości
- Instalacja w puszce instalacyjnej.

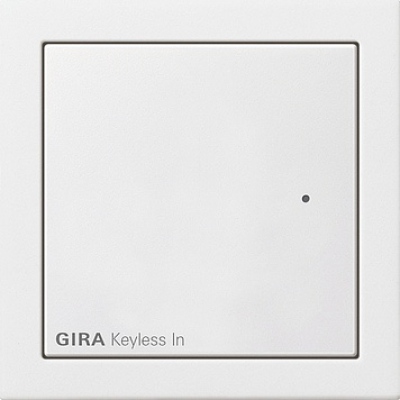

- Zdalny czytnik jako system kontroli dostępu bazujący na technologii transponderów szerokozakresowych.
- Urządzenie samodzielne lub w kombinacji z systemem domofonowym Gira.
- Bezdotykowy i tym samym nieulegający zużyciu (typ. zasięg 1,5 m w otoczeniu wolnym od metali i przy frontalnym zbliżeniu).
- W trybie pracy indywidualnej istniejące bezpotencjalowe styki przekaźnikowe są wykorzystywane do załączania, np. dla mechanizmów otwierania drzwi z własnym zasilaniem (np. ogólnodostępny transformator dzwonkowy).
- Bez konieczności aktywnego działania w celu otwarcia drzwi. Aktywny brelok-transponder może pozostać w kieszeni, otwarcie drzwi jest wysterowywane automatyczne w momencie zbliżenia.
- Uruchomienie poprzez bezpośrednią konfigurację bez komputera lub oprogramowania programistycznego.
- Dodatkowa integracja technologii pasywnych transponderów w standardzie HITAG 2, z odstępem odczytu ok. 6 cm (odstęp od odczytu w kartach identyfikacyjnych w formacie karty czekowej).
Wejścia i wyjścia
- Styk przełączający: Dwa przekaźniki z bezpotencjałowymi stykami przełączającymi o obciążalności AC/DC 24 V / 1,6 A.
- Zarządzanie maks. 250 aktywnymi lub pasywnymi transponderami (w standardzie HITAG 2). Każdy aktywny brelok-transponder wzgl. każda pasywna karta transpondera posiadają unikalny kod i są tym samym niepowtarzalne.
- Dwa przyłącza zasilania.
- Dwukolorowy wskaźnik stanu LED do optycznej sygnalizacji podczas programowania i obsługi.
- Sygnalizacja akustyczna poprzez brzęczyk potwierdzający.
- Obydwóm zintegrowanym przekaźnikom ze stykami przełącznymi przyporządkowano następujące funkcje:
1. Przekaźnik z polem zdalnym:
Z aktywnym brelokiem-transponderem, aktywacja przekaźnika z polem zdalnym na ustawiony czas (np. w celu aktywacji mechanizmu otwierania drzwi).
2. Przekaźnik z bliskim polem:
Z aktywnym brelokiem-transponderem lub z pasywną kartą zbliżeniową, aktywacja przekaźnika z bliskim polem na ustawiony czas (np. w celu załączenia oświetlenia zewnętrznego).
- Wejście wybudzające do aktywacji i dezaktywacji zdalnego czytnika np. w połączeniu z pętlami indukcyjnymi.
Wejścia i wyjścia
- Wejście wybudzające.
- Przewód adaptera do podłączenia do magistrali systemowej systemu domofonowego Gira.
Dane techniczne
Stopień ochrony
System 55, E22, F100:IP20
Napięcie znamionowe:DC 24 V ± 10 %
Stopień ochrony
TX_44:IP44
przekaźnik
Liczba:2
Kontakt:1 przełącznik bezpotencjałowy
Obciążalność:AC/DC 24 V / 1,6 A
Przyłącza
Przewód przyłączeniowy domofonii:Przewód adaptera
przekaźnik:po 3 zaciski śrubowe
Zasilanie dodatkowe:2 x zacisk śrubowy
Wejście wybudzające:2 x zacisk śrubowy
Odporność ESD:do 8 kV
Temperatura otoczenia:-20 °C do +55 °C
