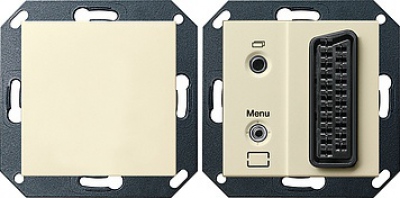

Bramka domofonowa TV przekazuje obraz wideo systemu domofonowego Gira przez złącze scart lub za pomocą dodatkowego modulatora AV przez wejście antenowe do telewizora.
Przyjęcie rozmowy, otwarcie drzwi i funkcje łączeniowe są realizowane za pomocą klawiatury telefonu w połączeniu z bramką domofonową telefoniczną lub przez unifon. Po zakończeniu rozmowy wyłączony zostaje również obraz kamery bramofonu w telewizorze.
Instalacja w dwóch ogólnodostępnych puszkach instalacyjnych.
Wydanie obrazu wideo systemu domofonowego Gira do zasilania sygnału 1. na złącze scart telewizora, 2. do instalacji antenowej za pomocą dodatkowego modulatora AV lub 3. do dalszej obróbki sygnału np. dla HomeServer w połączeniu z ogólnodostępnym serwerem wideo.
Sygnał FBAS 1Vss jako sygnał PAL.
Przyłącze scart do połączenia bramki domofonowej TV z telewizorem. Przyłącze scart bramki domofonowej TV ma wyjście łączeniowe 12 V do wspierania funkcji Picture in Picture (o ile ta funkcja jest wspierana przez telewizor) wzgl. automatycznego przełączania na kanał AV.
W momencie wprowadzenia obrazu wideo do instalacji antenowej zajęty zostaje określony kanał. Po wywołaniu od drzwi należy ręcznie przełączyć telewizor na ten kanał, aby zobaczyć obraz kamery. W celu wprowadzenia sygnału FBAS do instalacji antenowej należy zamienić go na sygnał UHF lub VHF za pomocą ogólnodostępnych modulatorów.
Przycisk załączania: do ręcznego załączania i wyłączanie bramki domofonowej TV.
Przycisk kursora do ustawiania parametrów: Jako klient końcowy: czas załączania Jako instalator: priorytet, częstotliwość, rezystancja, oświetlenie, wyświetlacz, język, zaprogramowanie, ustawienie fabryczne, wersja, czas załączania
Wyjście łączeniowe – należy go zamknąć, gdy bramka domofonowa TV jest aktywna i wydaje obraz, np. po uruchomieniu przyporządkowanego przycisku przywoławczego bramofonu. W razie potrzeby wyjście łączeniowe może być analizowane przez komponenty KNX i oddane do dyspozycji np. HomeServer.
W połączeniu z ogólnodostępnymi serwerami wideo obraz wideo może być pokazywany także przez HomeServer. Dodatkowo do HomeServer możliwa jest prezentacja na komputerze lub PDA. W połączeniu z HomeServer można także realizować pamięć obrazów.
Wejście do kontrolowanego załączania bramki domofonowej TV, bez uprzedniego uruchomienia przycisku przywoławczego w bramofonie. W ten sposób obrazy kamery mogą być w każdej chwili przedstawione w telewizorze. Kolorowa kamera wyłącza się automatycznie po 2 min.
Przyłączone kamery można bezpośrednio wysterować w połączeniu z modułem rozszerzającym do głośników do wbudowania.
Tekst wyświetlany w telewizorze informuje, która kolorowa kamera jest aktualnie włączona.
Dane techniczne
Zasilacz:przez przewód przyłączeniowy Przyłącza Dwużyłowy przewód magistralny:2 x zacisk śrubowy Zasilanie dodatkowe:2 x zacisk śrubowy Przewód łączący:2 x listwa wtyczkowa Wideo:1 x listwa wtyczkowa Wejście łączeniowe tylko poziom SELV (zacisk ET):2 x zacisk śrubowy Wyjście łączeniowe tylko poziom SELV:2 x zacisk śrubowy Telewizor:Gniazdo Scart Temperatura otoczenia:-5 °C do +50 °C
Parametry techniczne, oznaczenia IP/EX/ATEX, zgodność z normami i kompatybilność należy weryfikować z kartą produktu, dokumentacją producenta oraz warunkami montażu i użytkowania. Dobór i montaż elementów instalacji elektrycznej powinny uwzględniać projekt, środowisko pracy oraz wymagane kwalifikacje, jeżeli wynikają z przepisów lub charakteru prac.
