Podstawowe dane |
|
Pola |
3 |
|
Kaseta bezpieczników |
D02: 20 - 63 AD01: 2 - 16 z rękawa lokalizowania wkładkę |
|
Dane elektryczne |
|
Liczba pól/biegunów |
1P 2P 3P |
|
Kategoria przepięcia |
IV |
|
Kategoria rozłącznika |
AC 22 B |
|
Napięcie udarowe Uimp kV |
6 |
|
Znamionowy prąd ciągły Iu A |
63 |
|
Znamionowy prąd pracy Ie A |
63 |
|
Dane mechaniczne |
|
Montaż |
Szybkie mocowanie na szynie IEC / EN 60715 |
|
Standardowe wymiany frontowe mm |
45 |
|
Wysokość pomieszczenia mm |
86 |
|
Kategoria przepięciowa / stopień zanieczyszczenia |
III/3 |
|
Klasyfikacja palności UL94 |
V0, Badanie rozżarzonym drutem 960°C |
|
Moment dokręcania śruby zacisku Nm |
max. 4.5 |
|
Szerokość montażu mm |
27/per pole (1.5 SU) |
|
Waga g |
1P 120 2P 230 3P 350 |
|
Wytrzymałość szyny |
CTI 600 |
|
Zakres temperatur °C |
-25 … +60 |
Parametry techniczne, oznaczenia IP/EX/ATEX, zgodność z normami i kompatybilność należy weryfikować z kartą produktu, dokumentacją producenta oraz warunkami montażu i użytkowania. Dobór i montaż elementów instalacji elektrycznej powinny uwzględniać projekt, środowisko pracy oraz wymagane kwalifikacje, jeżeli wynikają z przepisów lub charakteru prac.

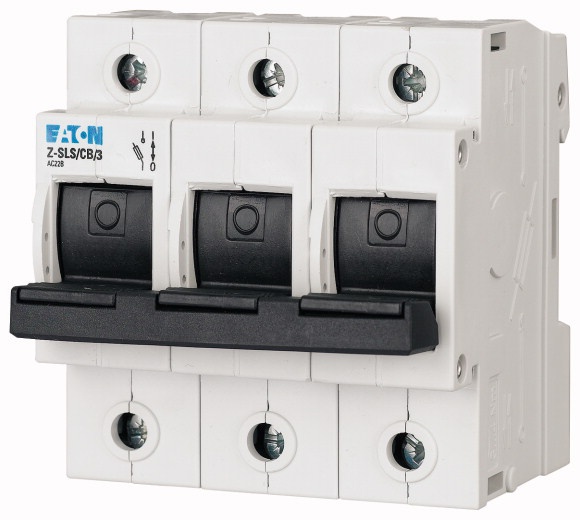

• Wykonanie zgodne z IEC/EN 60947-3
• Podstawa dostarczana z trzema wtykami bezpiecznikowymi,
bez wkładek D0
• Funkcja sygnalizacji przepalenia wkładki
• Możliwość blokady za pomocą kłódki
• Przystosowany do wkładek:
D01: 2, 4, 6, 10, 16 A wraz z elementem dopasowującym Z-SLS/CB-HF
i pierścieniem Z-D02-D01/PE
D02: 20, 25, 35, 50, 63 A - elementy dopasowujące nie potrzebne!
• Dostępne szyny zasilające Z-SV-35/3P, Z-SV-16/3P
• Możliwość plombowania
