Kod produktu: 58794 Podstawowa funkcja: Różnicowo-prądowe, wrażliwe na impuls prąduPrąd znamionowy A: 80Prąd udarowy: typ. 5 kA (8/20) selektywne i odporny na wzrost
Kod produktu: 58799 Podstawowa funkcja: Wyłączniki różnicowoprądowe, nadaje się do przetwornic częstotliwościPrąd znamionowy A: 40Prąd udarowy: typ. 5 kA (8/20) selektywne i odporny na wzrost
Kod produktu: 58796 Podstawowa funkcja: Wyłączniki różnicowoprądowe, nadaje się do przetwornic częstotliwościPrąd znamionowy A: 63Prąd udarowy: typ. 5 kA (8/20) selektywne i odporny na wzrost
Kod produktu: 58797 Podstawowa funkcja: Wyłączniki różnicowoprądowe, nadaje się do przetwornic częstotliwościPrąd znamionowy A: 80Prąd udarowy: typ. 5 kA (8/20) selektywne i odporny na wzrost
Kod produktu: 58792 Podstawowa funkcja: Różnicowo-prądowe, wrażliwe na impuls prąduPrąd znamionowy A: 40Prąd udarowy: typ. 5 kA (8/20) selektywne i odporny na wzrost
Kod produktu: 58793 Podstawowa funkcja: Różnicowo-prądowe, wrażliwe na impuls prąduPrąd znamionowy A: 63Prąd udarowy: typ. 5 kA (8/20) selektywne i odporny na wzrost
Kod produktu: 58795 Podstawowa funkcja: Wyłączniki różnicowoprądowe, nadaje się do przetwornic częstotliwościPrąd znamionowy A: 63Prąd udarowy: 3 kA (8 / 20μs) krótkotrwałe opóźnione i odporny na wzrost
Szybkie mocowanie z 2 pozycji na zatrzaskowe na szynie IEC / EN 60715

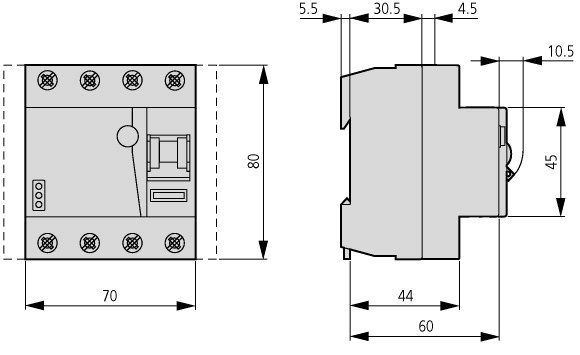

Standardowe wymiany frontowe mm
45
Grubość materiału mm szyn
0.8 - 2
Ochrona zacisków
Tag szynowy z BGV A3
Terminale górny i dolny
Zaciski uniwersalne typu Twin
Wysokość pomieszczenia mm
80
Wyzwalanie niezależne od napięcia sieci • Kontury i wymiary zewnętrzne dopasowane do pozostałej aparatury modułowej • Zaciski szynowe/windowe od góry i od dołu • Możliwość zastosowania styku pomocniczego do sygnalizacji zadziałania • Możliwość zastosowania styku pomocniczego Z-HK montowanego z boku aparatu • Wskaźnik stanu styków czerwony-zielony • Wskaźnik wyzwolenia biały-niebieski • Dodatkowe funkcje: - możliwość plombowania - możliwość zablokowania w pozycji ZAŁ i WYŁ • Dla wyłączników ze zwłoką zadziałania istnieje możliwość zastosowania ze standardowymi świetlówkami z lub bez elektronicznego statecznika (dla wył. 30 mA: 30 lamp na obwód, dla wył. 100 mA: 90 lamp na obwód). Uwaga: w zależności od producenta stateczników możliwa konieczność stosowania mniejszej ilości lamp. Korzystne jest równomierne rozmieszczenie lamp we wszystkich fazach. • Położenie wyłącznika dowolne • Kierunek zasilania dowolny • Aparat 4-biegunowy może być zastosowany jako 3-biegunowy. Zobacz możliwości połączeń. • Aparat 4-biegunowy może być zastosowany jako 2-biegunowy. Zobacz możliwości połączeń. • Wyłącznik powinien być testowany poprzez wciśnięcie przycisku "T" raz w roku. Roczny okres testowania ma zastosowanie dla budownictwa mieszkaniowego i podobnego. W innych wypadkach (np. środowiska wilgotne i zakurzone), zaleca się stosowanie krótszych okresów dla testowania (np. miesięczny). Test jest wymagany również gdy jednocześnie świecą się diody czerwona i żółta. • Naciśnięcie przycisku "T" służy tylko testowaniu zadziałania wyłącznika różnicowoprądowego. Nie zastąpi to pomiaru rezystancji uziemienia (RE) oraz rezystancji izolacji przewodów. • Działanie - Zielona dioda jest aktywna przy 0-30% I.n - Żółta dioda jest aktywna przy 30-50% I.n - Czerwona dioda jest aktywna przy >50% I.n • Przekaźnik bezpotencjałowy (styk zwierny, działający równolegle z żółtą diodą o obciążalności rezystancyjnej 1 A / 230 V AC) realizujący funkcję kontroli. Działanie bistabilne oznacza, że styk pozostaje załączony także po wyzwoleniu wyłącznika, aż do zresetowania. • Typ -G: Wyłączniki o zwiększonej wytrzymałości na udar prądowy chroni przed niepożądanymi wyłączeniami spowodowanymi impulsami prądowymi. Takie przypadki mają miejsce np.: w instalacjach z dużą grupą świetlówek; w długich przewodach; w urządzeniach rentgenowskich; w urządzeniach grzejnych o dużych powierzchniach; przy rozruchu dużych silników elektrychnych; przy przepięciach atmosferycznych zredukowanych. • Typ -G/A: Wyłącznik o zwiększonej wytrzymałości na udar prądowy. Czuły na prąd sinusoidalny i wyprostowany pulsacyjny. • Typ -S/A: Odznacza się dużą zwłoką w wyłączaniu oraz wytrzymałością na udary prądowe. Zapewnia to ochronę instalacji przed niepożądanymi wyłączeniami. Pracuje on selektywnie w stosunku do zainstalowanych za nimi wyłącznikami bezzwłocznymi. • Typ -U: Charakterystyka wyzwalania została specjalnie dostosowana do pracy z urządzeniami sterowanymi przez przetwornice częstotliwości. Dzięki temu w chronionym układzie napędowym nie dochodzi do zbędnych przerw w pracy spowodowanych częstym wyzwalaniem wyłącznika różnicowoprądowego. Zastosowanie zgodnie z ÖVE/ÖNORM E 8001-1 i decyzją EN 219 (1989), VDE 0100, SEV 1000.
Każdy remont mieszkania czy jego modernizacja niesie ze sobą spore wydatki finansowe. Jeśli chcemy, aby nowy wystrój naszego mieszkania zdecydowanie... czytaj całość »
Czy można sobie wyobrazić nowoczesne mieszkanie urządzone tak, aby jego właściciel mógł korzystać z wszystkich technicznych dobrodziejstw,... czytaj całość »
Pierwszy znak (IPx0): zabezpieczenie przed ciałami stałymi (zgodnie z PN-EN 60529:2003) PoziomRodzaj ochrony
0
brak ochrony 1
ochrona przed... czytaj całość »
