Używany z |
20 x 5/10 30 x 5/10 |
|
Zakres produktów |
60 mm system |
|
Funkcja |
Na powierzchni montażu na szynach |
|
Znamionowy prąd operacyjny Ie A |
100 |
|
Podzakres |
NH Rozłączniki bezpiecznikowe |
|
Pola |
3 pole |
|
Pozycja montażu |
Pionowa lub pozioma |
|
Standardy |
IEC/EN 61131-3 |
|
Waga kg |
0.57 |
|
Kierunek dostaw przychodzących |
Wymagane |
|
Wysokość |
Max. 2000 |
|
Temperatura otoczenia ° C |
- 25 - + 55 |
|
Częstotliwość znamionowa f Hz |
40 - 60 |
|
Długość życia, Operacje elektryczne |
300 |
|
Kategoria przepięciowa / stopień zanieczyszczenia |
III/3 |
|
Napięcie udarowe Uimp kV |
8 |
|
Napięcie znamionowe izolacji Ui V |
500 |
|
Napięcie znamionowe izolacji Ui V AC |
500 |
|
Operacje mechaniczne żywotność |
1700 |
|
Operacje mechaniczne żywotność, |
1700 |
|
Strata mocy przy IthAC bez NH-SE W |
11.5 |
|
Strata mocy przy IthDC bez NH-SE W |
7.7 |
|
Warunkowy znamionowy prąd zwarcia, DC kAeff Iq |
25 |
|
Warunkowy znamionowy prąd zwarciowy Iq kAeff AC |
50 |
|
Znamionowe napięcie pracy Ue V AC |
500 |
|
Znamionowe napięcie pracy Ue V DC |
220 |
|
Znamionowy prąd pracy Ie A |
100 |
|
Connection |
Box terminal 1.5…50 mm2Bottom |
|
Interval between busbar centres mm |
60 |
|
Odstęp pomiędzy ośrodkami szyn mm |
60 |
|
Operacje elektryczne |
300 |
|
Rodzaj ochrony |
IP20 (stan pracy) IP10 (Przednia pokrywa otwarta) |

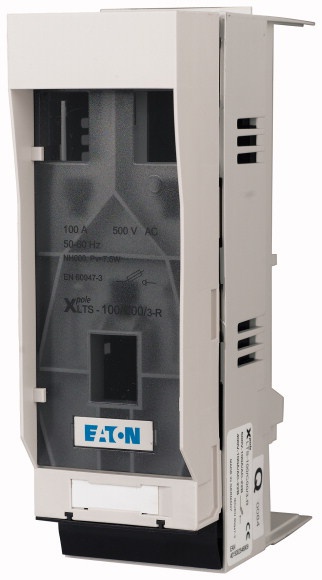

Rozłączniki bezpiecznikowe LTS, 1- i 3-biegunowe
• Dostarczane bez wkładek NH
• Budowa symetryczna - podłączenie od góry lub od dołu
• LTS-160/00/3E i LTS-250/1/3 wyposażone są w zamki, które mogą być
plombowane
• Elementy transparentne na pokrywie umożliwiają szybkie rozpoznanie opisu
na wkładkach NH
• Elementy transparentne na pokrywie LTS-160/00/3, LTS-250/1/3, LTS-400/2/3
i LTS-630/3/3 są wyposażone w zawiasy i umożliwiają testowanie wkładek –
bez wpływu na stopień ochrony IP20
• Pokrywa może być zdjęta w pozycji wyłączenia
• Pokrywa może być ustawiona w pozycji parkowania
• Podstawa wykonana jest z niepalnego,samogasnącego, wolnego od halogenu
plastiku, wzmacnianego odpornym na wysokie temperatury włóknem szklanym
• System jednoczęściowych styków jest odporny na korozję i odkształcanie.
Miedziane styki są niklowane
• Pokrywa ochronna wykonana jest z samogasnącego, wolnego od halogenu
plastiku, wzmacnianego odpornym na wysokie temperatury włóknem szklanym
